Auteur Sujet: Ukylélé Pliant : Le PliUky si ca marche  (Lu 4209 fois)

Uky

  • Concert
  • Messages: 1 915
Ukylélé Pliant : Le PliUky si ca marche
« le: 24 septembre 2020 à 17:12:27 »
Alors voilà j'avais dit que j'ouvrirais un nouveau post pour ce nouveau projet de ukulélé pliant.
L'idée initiale était d'avoir un ukulélé facilement transportable et rapidement jouable...mais certains m'ont fait part d'un problème apparemment récurrent sur ce genre de chose la stabilisation des cordes !!!

Je vous avoue que je ne m'étais pas focalisé sur ce point et initialement mon projet devait se replier en mettant les cordes hors tension...Il faut maintenant qu'il conserve la tension des cordes en se repliant...cela se complique et n'était pas prévu mais je vais essayer quand même...Donc changement d'idée de design etc...

Je pars un peu à l'aveuglette et ce ou ces premiers ukulélés seront des prototypes donc merci de ne pas regarder à la finition mais à la fonction !

Je ne veux pas tout me taper en modélisation 3D car c'est long et qu'entre la théorie et la pratique il y a toujours un monde...alors j'y vais pas à pas tout en ayant une idée bien sûr du but à atteindre et des étapes...

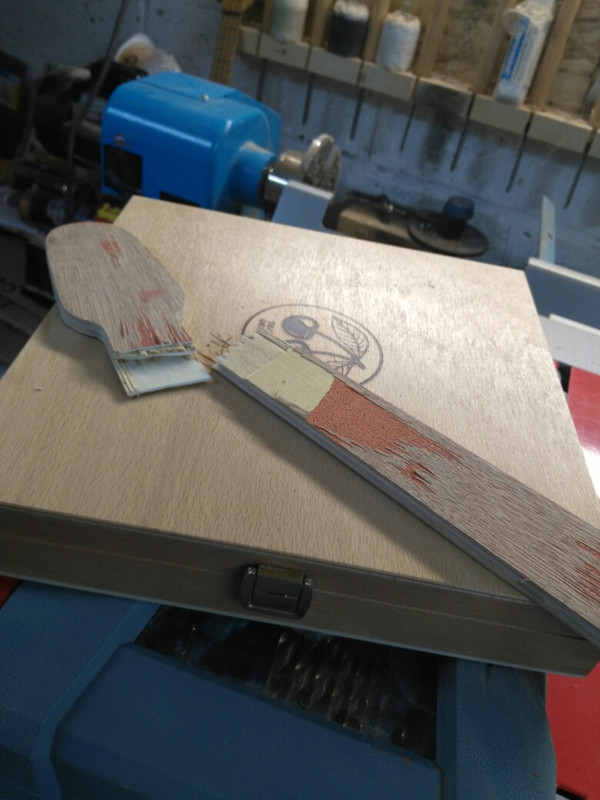

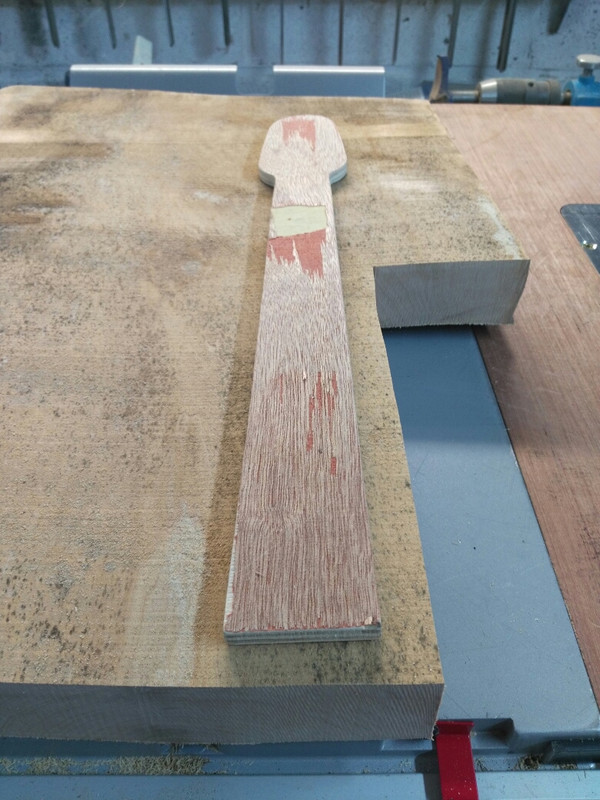

Puis rabo/degau et decoupe...

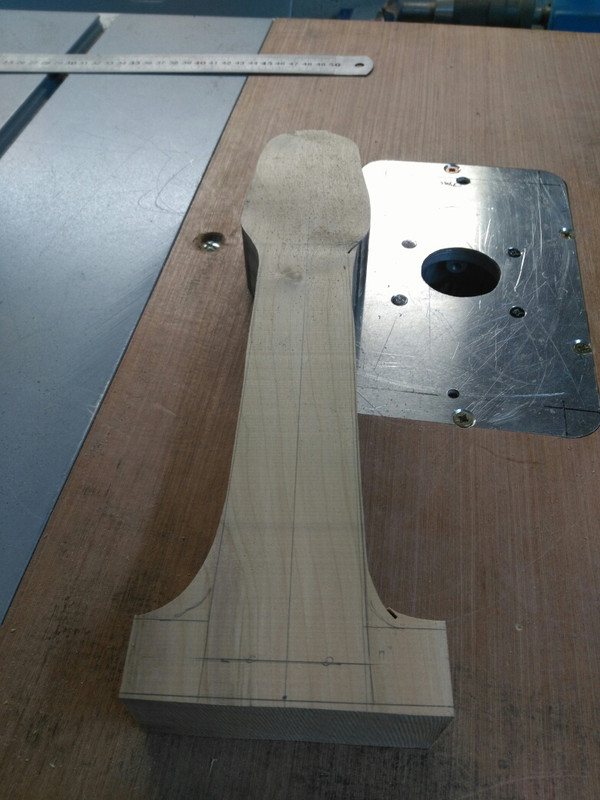

J'ai oublié de faire quelques photos, passage à l'affleureuse...

Puis percage de l'axe supposé permettre le repliement du manche...

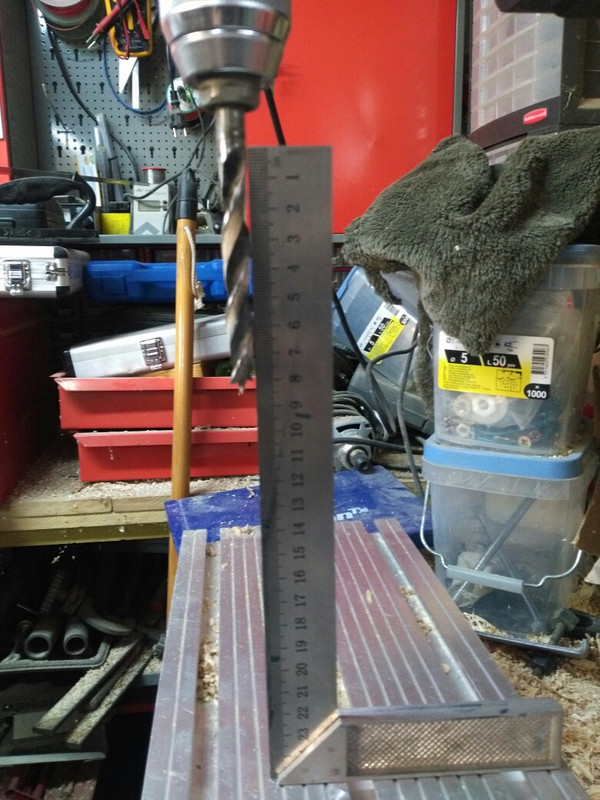

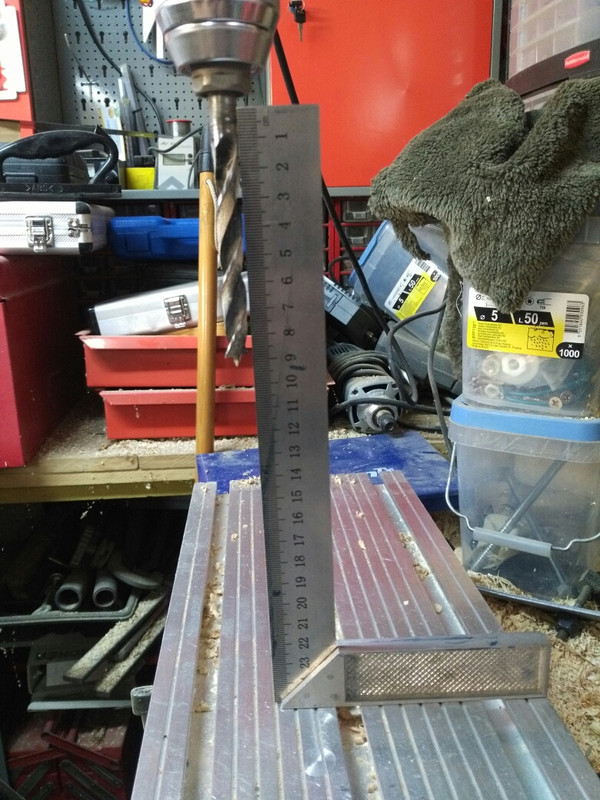

Mais mon trou n'est pas "droit" et cela vient encore de ma perceuse à colonne dont l'orthogonalité laisse à désirer...

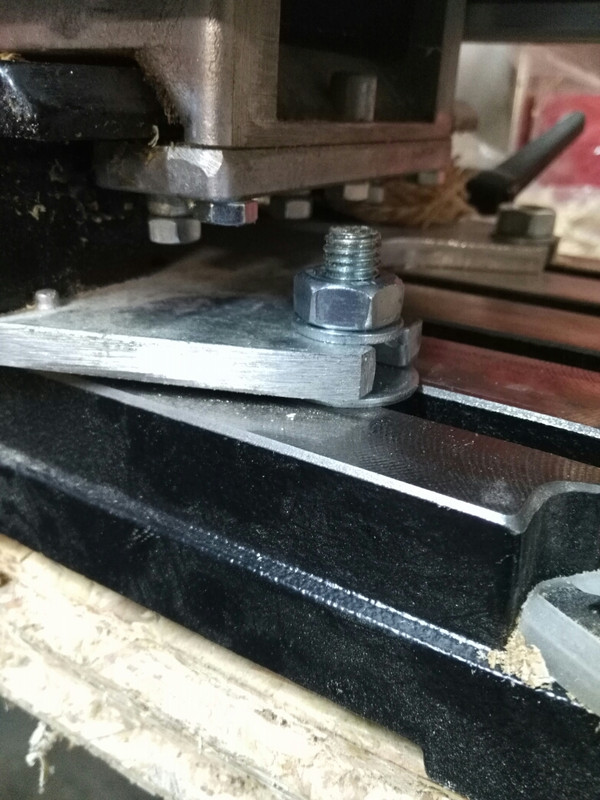

Impossible de poursuivre ainsi les écarts sont trop importants (plusieurs milimètres) je compense donc un peu l'orthogonalité de ma machine...en inserant une rondelle sur l'avant des fixations



C'est mieux ! pas parfait mais nettement mieux ! De l'ordre de quelques dixièmes.



Bon j'ai un peu la flemme de refaire un manche juste parce que le trous ne sont pas droits....je vais donc cheviller les trous et repercer pour un prototype se sera suffisant. d'autant que mon gabarit en bois à cassé...

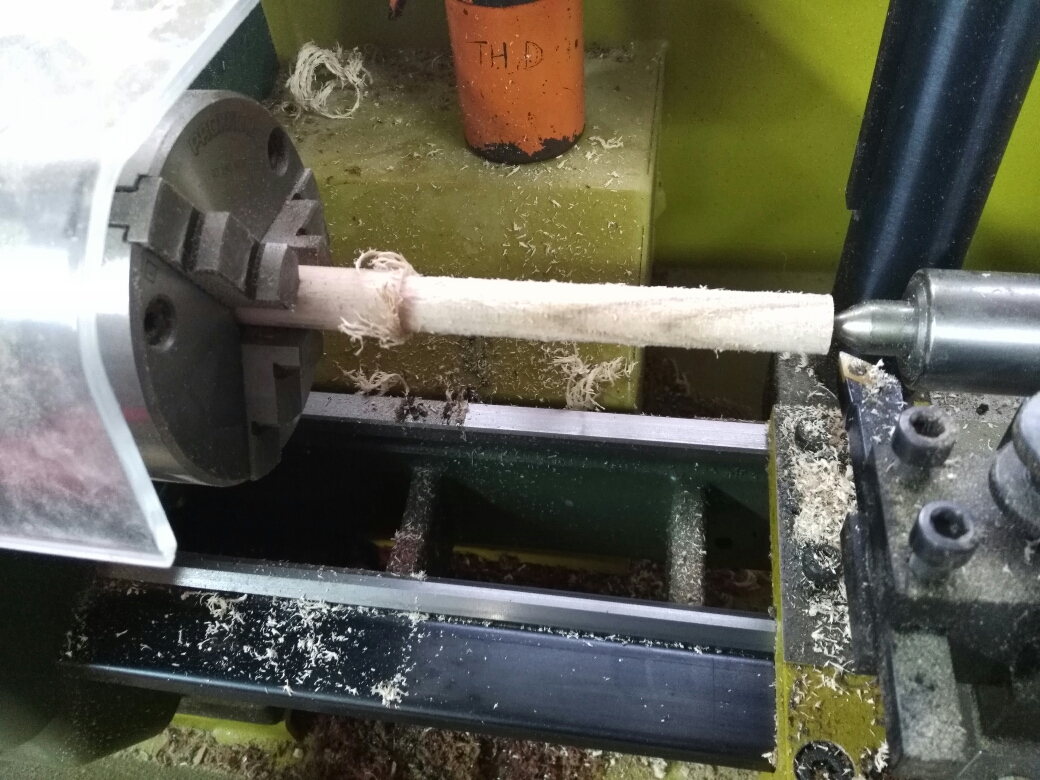

Je tourne une cheville de 10mm

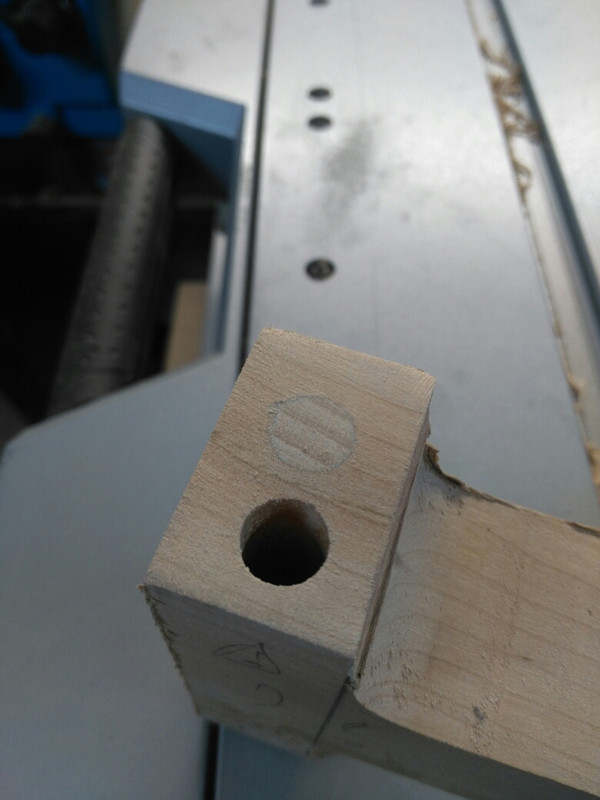

et je rebouche le trou...



Je reperce et là c'est bon (deux dixièmes d'écart !)

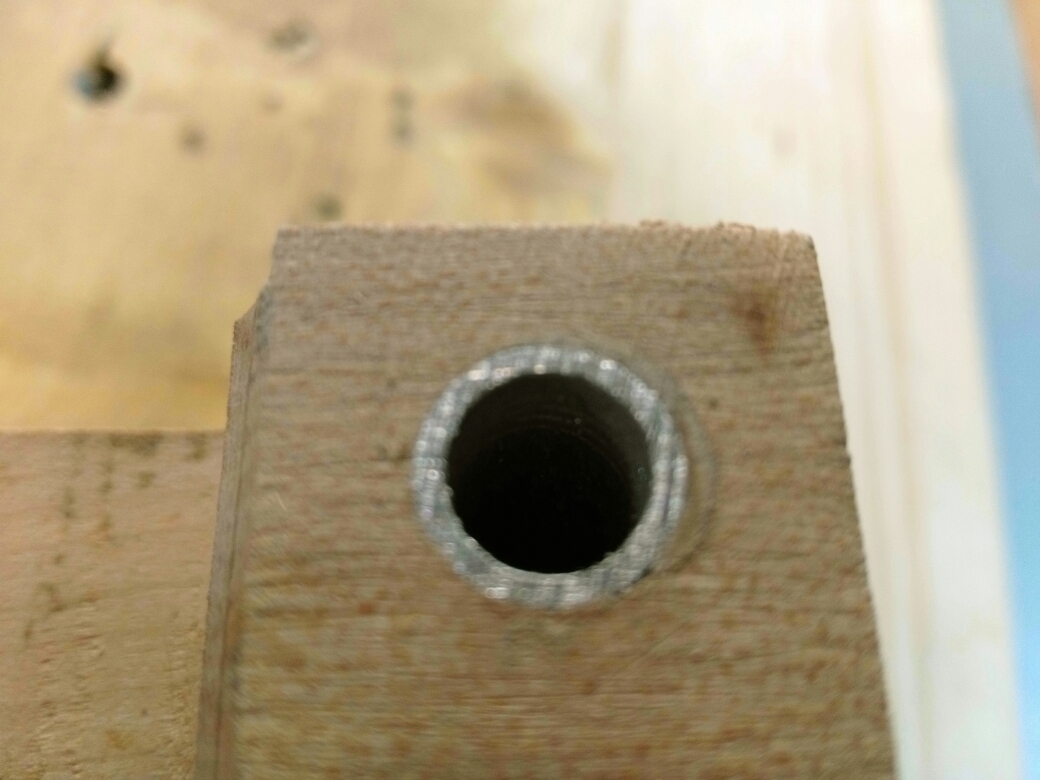

Et j'insère un tube alu de diam 10 externe, ici sans colle sur le proto mais avec de la colle epoxy sur la version definitive si version définitive il y a...

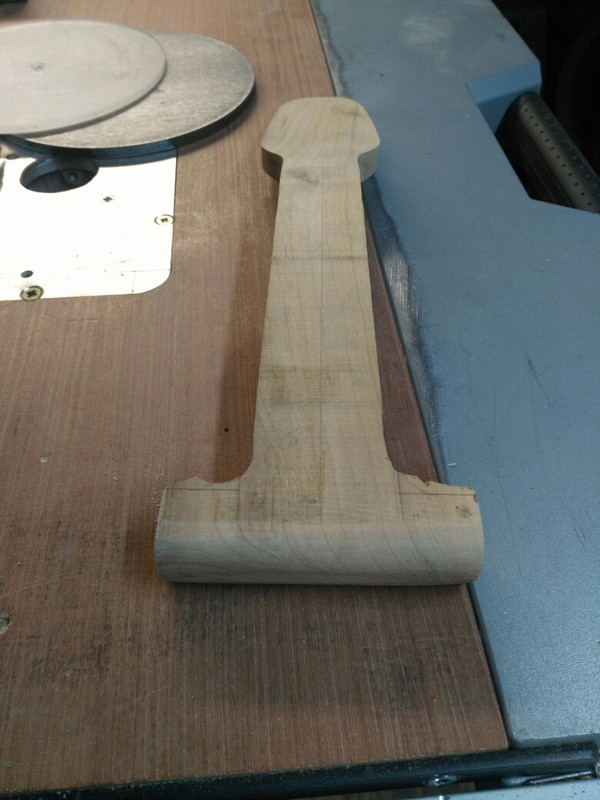

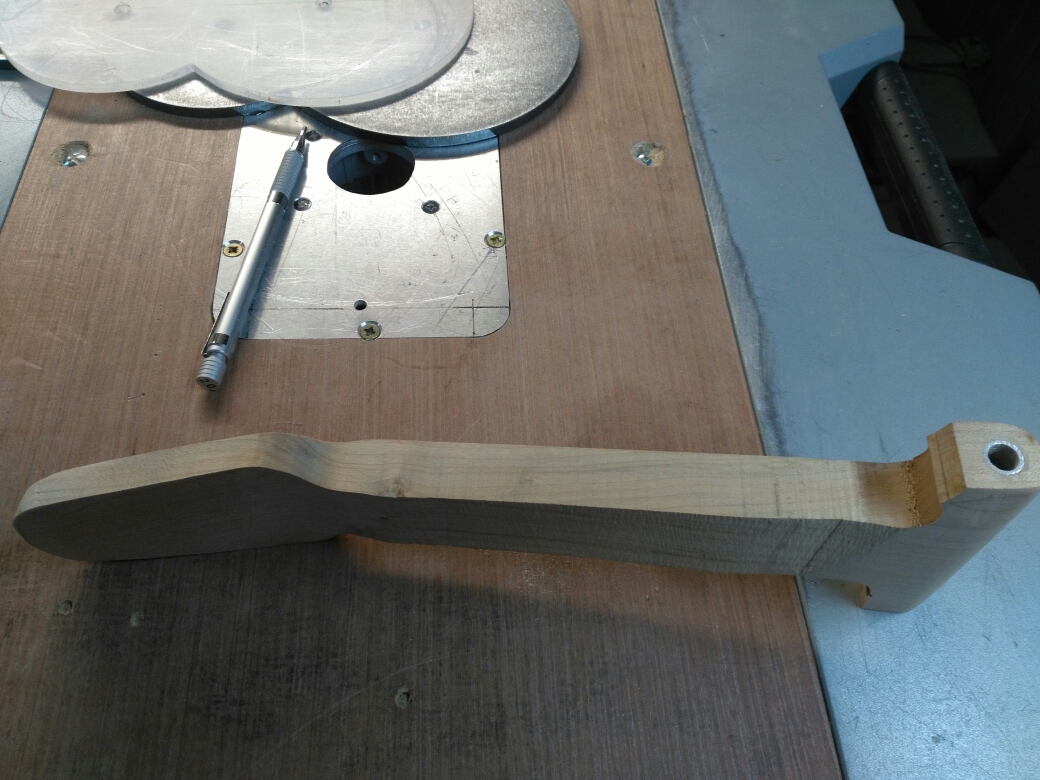

Puis découpe de la tête et du galbe grossier du manche





La suite au prochain épisode !




« Modifié: 24 septembre 2020 à 17:16:03 par Uky »
J'essaie encore...

persévère...
perds ses verres...
père sévère...
pair c'est vert...
Persée vers
Percer vaire

Olive Thom

  • Tenor
  • Messages: 4 426
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #1 le: 24 septembre 2020 à 17:41:51 »
Ouais un nouveau feuilleton !
Curieux de voir la suite, de découvrir comment petit à petit tu vas réussir ton prototype pliable.

macoco junior

  • Concert
  • Messages: 981
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #2 le: 24 septembre 2020 à 17:42:10 »
Mais ce type est complètement fou !!!
Moi qui rêvais d’un ukulélé gonflable...... je suis perturbé sur ce coup !!!
MDR
encore une excellente idée, tu vas finir au concours Lépine à Paris

Prenez soin de vous les amis amis
C’est en faisant n’importe quoi que je fais n’importe quoi !!!

https://www.youtube.com/user/macocojunior

bernie

  • Modérateur global
  • Baryton
  • Messages: 21 983
    • Rendev'Uke à Paris
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #3 le: 24 septembre 2020 à 18:38:38 »
ben oui..
autre projet autre fil  :)

conserver la tension des cordes même en position repliée !!?  :-w

même si l'intérêt me semble relativement restreint
la gageure est intéressante voire motivante


Uky

  • Concert
  • Messages: 1 915
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #4 le: 24 septembre 2020 à 18:50:45 »
ben oui..
autre projet autre fil  :)

conserver la tension des cordes même en position repliée !!?  :-w

même si l'intérêt me semble relativement restreint
la gageure est intéressante voire motivante

Oui mais ca complique pas mal alors j'aimerais savoir il faut conserver la tension des cordes ou pas car c'est plus simple sans bien entendu !
J'essaie encore...

persévère...
perds ses verres...
père sévère...
pair c'est vert...
Persée vers
Percer vaire

Uky

  • Concert
  • Messages: 1 915
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #5 le: 24 septembre 2020 à 18:53:11 »
Bon je vais peut-être faire déjà sans garder la tension puis avec...cela fera deux ukes...
J'essaie encore...

persévère...
perds ses verres...
père sévère...
pair c'est vert...
Persée vers
Percer vaire

bernie

  • Modérateur global
  • Baryton
  • Messages: 21 983
    • Rendev'Uke à Paris
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #6 le: 24 septembre 2020 à 19:09:45 »
ben pour moi, conserver la tension des cordes en position refermée n'a aucun intérêt
sauf au pire celui de compliquer inutilement le mécanisme de pliage

3.14.RO

  • Concert
  • Messages: 1 309
  • Just a little noisy bird.
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #7 le: 24 septembre 2020 à 19:12:38 »
Salut,

Oui, je me posais la question de l'intérêt de garder la tension... sans parler de contrainte de fabrication, pour moi ça enlève une contrainte sur certaines parties du uke quand il est plié.... et donc aussi pendant le transport en mode bringuebalé.

@+
"Quand on voit ce qu'on voit et qu'on entend ce qu'on entend on a pas tort de penser ce qu'on pense !" -Michel Colucci dit Coluche

Uky

  • Concert
  • Messages: 1 915
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #8 le: 24 septembre 2020 à 19:30:43 »
Certains parlaient de la stabilité des cordes...peut-être que lors de remise en tension elles ont un peu de mal a tenir l accord, ce qui n'arrive pas (ou moins) si la tension est maintenue, j'ai bien une idée mais c'est plus chaud en effet.

Je vais dans un premier temps m'en remettre à l'avis d'un vieux briscard de l'ukulélé qu'est Bernie et faire "simple" sans tension replié. Mais bon si j'avais su j'aurais peut-être fait le manche légèrement différemment...pas grave on adaptera ou on refera...
« Modifié: 24 septembre 2020 à 19:49:51 par Uky »
J'essaie encore...

persévère...
perds ses verres...
père sévère...
pair c'est vert...
Persée vers
Percer vaire

Valéry

  • Modérateur global
  • Baryton
  • Messages: 14 071
  • Val qui rit vendredi, dimanche pleurera (Wagner)
    • Naïve Art
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #9 le: 24 septembre 2020 à 20:20:58 »
Il y a des théorbes (luths à long manche) dont certains luthiers ont réalisés des manches pliants (pour faciliter le transport en avion surtout). Normalement les cordes retrouvent leur tension initiale après redressement du manche (bien sûr on n'est pas à l'abri de quelques réajustements).

Un des premiers :

depuis d'autres ont suivi (avec des systèmes de blocage plus simples)

Uky

  • Concert
  • Messages: 1 915
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #10 le: 24 septembre 2020 à 20:27:53 »
Ca c'est un enoooorme ukulélé lol...

Blague à part, je ne connaissais pas ces instruments. Quant à l'idée c'est le même genre en effet, on ne réinvente pas la roue. En plus simple sans outil si possible et avec un coté escamotable si ca marche.
J'essaie encore...

persévère...
perds ses verres...
père sévère...
pair c'est vert...
Persée vers
Percer vaire

Garp84

  • Concert
  • Messages: 980
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #11 le: 25 septembre 2020 à 06:07:25 »
Excellent projet (toujours bluffé par la qualité de réalisation. C'est bien simple, rien que la photo du manche... on a envie de passer la main dessus !)

L'histoire de la tension, ca doit pouvoir éviter de réaccorder tout le temps ou de pas trop fausser en dépliant, non ?
Sinon, le uke tient dans la poche, mais pour les quiches comme moi faut une 2eme poche pour l'accordeur...

En tout cas c'est cool d'avoir fait un 2eme fil, plus simple a suivre !

em6

  • Tenor
  • Messages: 7 936
  • real men play soprano
    • La Petite Boutique
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #12 le: 25 septembre 2020 à 10:39:01 »
j'attends avec hâte le gonflable ;-)
Bras dessus, bras dessous. Le uke c'est fou ;-)
ma chaine Youtube

Uky

  • Concert
  • Messages: 1 915
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #13 le: 25 septembre 2020 à 14:38:41 »
j'attends avec hâte le gonflable ;-)


ça ce n'est pas dans mes compétences mais vois avec Macoco lui aussi il cherche un uke gonflable...à vous deux vous réussirez bien à trouver une piste.
J'essaie encore...

persévère...
perds ses verres...
père sévère...
pair c'est vert...
Persée vers
Percer vaire

Uky

  • Concert
  • Messages: 1 915
Re : Ukylélé Pliant : Le PliUky si ca marche
« Réponse #14 le: 25 septembre 2020 à 14:55:10 »
Le corp de la bête...dans un beau morceau d'érable raboté et mis à l'équerre...

Je vais dégager la bordure à droite car il y a beaucoup de noeuds, je garderai les chutes pour faire des porte-clefs...




Puis découpe à la "bonne" longueur (un peu au pif) et largeur (12cm qui seront descendu à 11cm au rabot pour garantir planéité et perpendicularité...epaisseur 38mm c'est la cote max que j'ai réussi à tirer des 41mm initiaux (c'est un peu juste mais bon...)





Puis passage au quart de rond pour adoucir les bord exterieur et evidage du corp (et dans cet ordre pour eviter les surprises), j'aurais aussi pu coller des morceaux de bois mais je pense que c'est mieux ainsi esthétiquement et structurellement...(bon ca coûte plus cher en bois mais bon si c'est mieux).





Puis reflexion...pas evident ou mets je l'axe ? la table va tomber ici si je fais comme ci ou là dans ce cas...donc il faudra rajouter une touche pour affleurer...là ca ne passe pas si je replie (d'ailleurs l'épaisseur et un peu juste mais bon on va bricoler...)

Aller il faut se décider et essayer ce n'est "qu'un essai"...



Avec un axe temporaire...qui sera remplacé par un axe en alu qui va bien !
« Modifié: 25 septembre 2020 à 14:58:03 par Uky »
